Centri di lavoro verticali - Centri di lavoro per foratura e fresatura - vertec

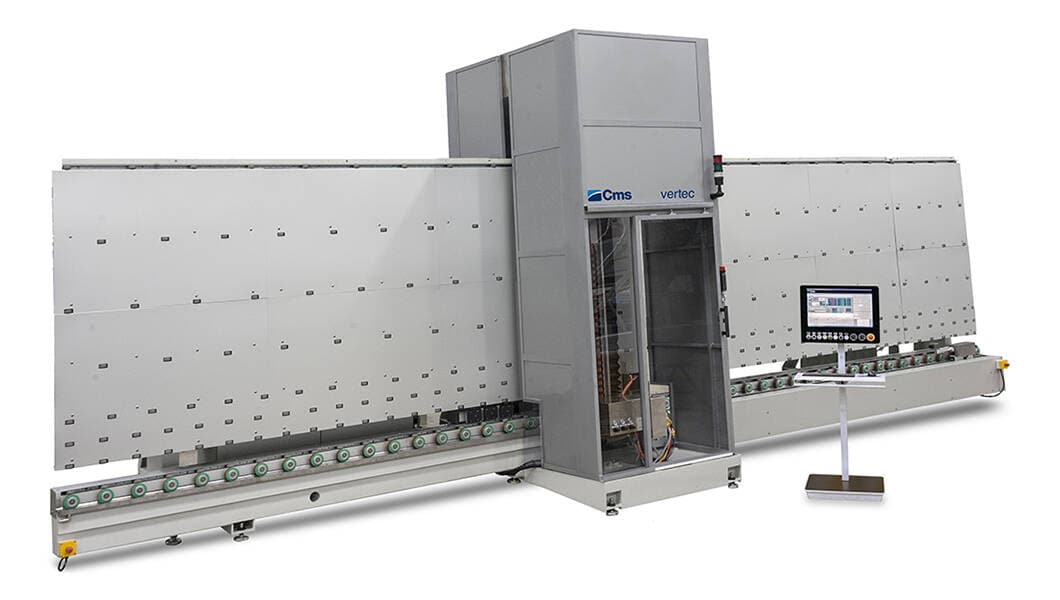

Trapano verticale a CNC

Trapano Verticale a CNC per la realizzazione di forature, svasature, fresature e tacche su vetro monolitico, laminato e basso emissivo (Low-e).

  • possibilità di lavorare sia vetri rettangolari che sagomati (almeno con un lato rettilineo)
  • due elettromandrini contrapposti coassiali e sistema di refrigerazione dell’utensile con acqua interna ed esterna che consentono di ottenere migliori finiture e qualità di lavorazione
  • due magazzini portautensili rotanti a 9+9 postazioni gestiti da CN: installati su un carro solidale all’elettromandrino, garantiscono i più brevi tempi di cambio utensile
  • cuscino ad acqua ad alta pressione
Vantaggi

TEMPI DI CAMBIO UTENSILI MINIMI

La macchina dispone di due magazzini utensili da 9+9 posizioni montati solidali al carro verticale. In questo modo l’operazione di cambio utensile avviene in soli 10 secondi indipendentemente dalla zona di lavorazione.

UTENSILI SEMPRE AL MASSIMO DELLE PRESTAZIONI

Per assicurare la massima precisione di lavorazione la macchina dispone di un sistema di misurazione automatica dei foretti con precisione centesimale. E’ inoltre possibile ravvivare i foretti in modo completamente automatico. Questo sistema, permette di avere in totale sicurezza utensili che lavorano sempre al massimo delle prestazioni.

SISTEMA ANTIGRAFFIO

Durante le operazioni di fresatura e profilatura i pressori restano staccati dal vetro 2 decimi e grazie al sistema di cuscino ad acqua assicurano l’assenza di vibrazioni, una perfetta refrigerazione dell’utensile e l’uniformità della dimensione degli smussi lungo tutta la lastra.

PERFETTO PER VETRI BASSO EMISSIVO

Il fermo garantisce posizionamenti con precisione inferiore a 3 decimi di millimetro grazie alla trasmissione con pignone e cremagliera. L'azzeramento lastra avviene senza pinzare la superficie, in questo modo è possibile lavorare vetri con basso emissivo.

Dati tecnici
lunghezza massima 3200 - 4500 - 6000 mm
Altezza massima lavorabile 2220 - 2600 - 3300 mm
Dimensione minima lavorabile 420x180 mm
Glass workable thickness 3 ÷ 30 mm
Diametro foretti 3 ÷ 70 mm

Elettromandrino

Potenza

3,7 KW (S1)
4,4 KW (S6)



Media
