Tables et lignes de découpe - Lignes de découpe - runner line

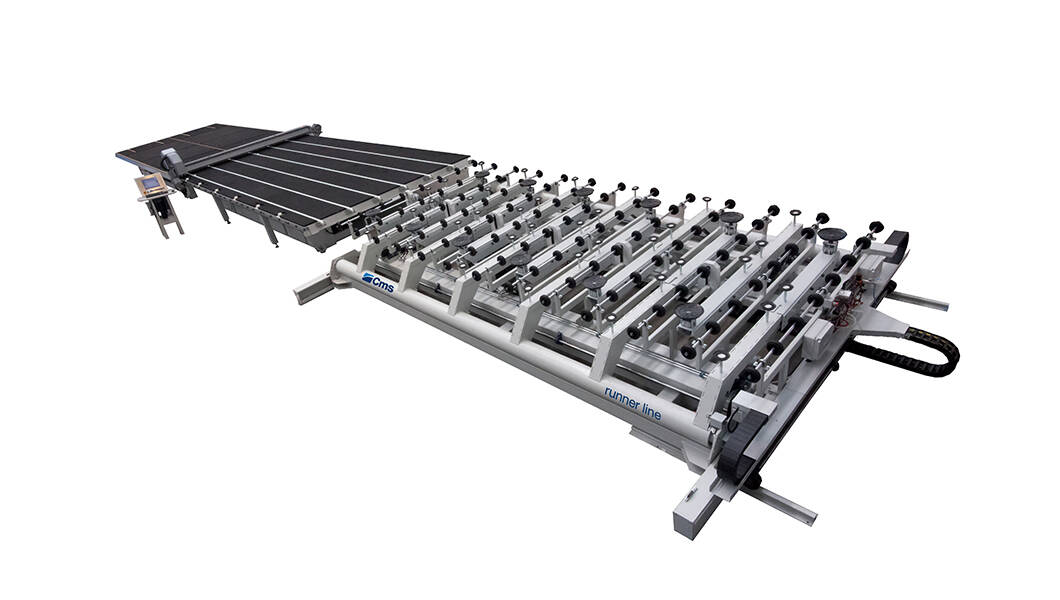

Ligne de découpe

Table de découpe fixe avec bandes transporteuses, 3 axes interpolés pour la découpe de verres flottés droits et façonnés ayant des épaisseurs comprises entre 3 et 19 mm, normalement en ligne avec les chargeurs et la table de rompage.

  • Le système à bandes permet de manipuler automatiquement la plaque de verre dans toutes ses phases: alimentation, positionnement, usinage et déchargement.
  • Disponibilité de multiples configurations de chargement avec possibilité de personnalisation, pour répondre aux exigences les plus variées.
  • La découpe en ligne, avec chargement, découpe et tranchage, garantit des productivités nettement supérieures car on évite les temps morts dus
  • aux phases de chargement et de déchargement typiques des tables de découpe basculantes.
Avantages

REMISE À ZÉRO AUTOMATIQUE DE LA PLAQUE

Les rapprocheurs latéraux pneumatiques, grâce à la course de 40 mm, permettent la remise à zéro des plaques provenant de la machine située à l’amont. Le système exclusif d’insertion des repères garantit des performances supérieures et ne nécessite d’aucun entretien ordinaire.

ÉLIMINATION DES OPÉRATIONS DE PARAMÉTRAGE

Grâce au système breveté à quatre têtes assurant la gestion de la découpe de différentes épaisseurs, aucune opération manuelle n’est nécessaire. Chaque tête est équipée d’une roue spécifique par épaisseur, garantissant une remise à zéro des temps d’arrêt lors du changement de la plaque à usiner.

RETRAIT COMPLET DE LA COUCHE FAIBLE ÉMISSIVITÉ

La meule périphérique élimine, tout le long du parcours d’usinage, la couche de faible émissivité avec des vitesses allant jusqu’à 80 m/min. Le dispositif supporte un usage intensif et continu avec tous les types de couches low-e.

GESTION DE LA VERRERIE

Runner Line gère l’impression des codes-barres pour le traçage des pièces découpées faisant partie du système de gestion de la verrerie. L’impression est entièrement incorporée dans le processus de découpe ce qui évite les possibles erreurs de l’opérateur et offre des gains de temps allant jusqu’à 31%.

Données techniques
Modèle 3.70 6.20
Course maximale axes X-Y-C * 4400 mm - 2600 mm - 360° 6900 mm - 3350 mm - 360°
Course utile de découpe 4250 mm - 2560 mm 6790 mm - 3310 mm
Epaisseurs usinables 3 - 25 mm 3 - 25 mm
Précision et répétibilité ± 0,20mm ± 0,20mm
Vitesse maximale et accélération 160 m/min - 5 m/s2 160 m/min - 5 m/s2
Poids selon la configuration selon la configuration
*options
