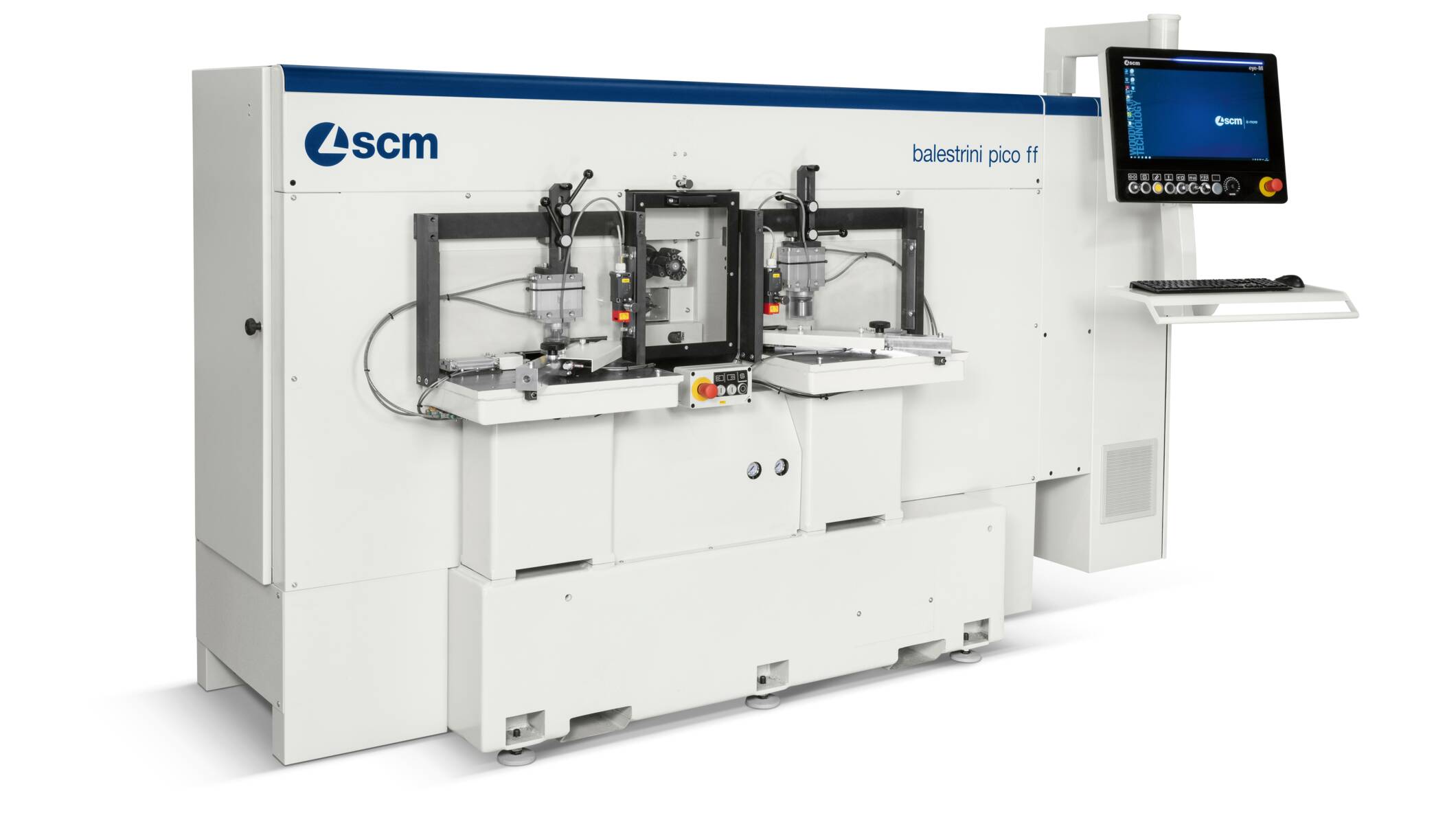

Двусторонний шипорезно-пазовальный станок с ЧПУ

Предназначен для выполнения соединений типа “Miter door” и “Face frame”. Это идеальный станок для изготовления карнизов, рам и жалюзийных створок из массива древесины или МДФ с меламиновым покрытием, собираемых без помощи шкантов.

Благодаря своему уникальном дизайну станок имеет две рабочие станции, полностью готовые к использованию, для простого перехода от обработки торцов к продольной обработке.

Преимущества

МОЩНОСТЬ И ЭРГОНОМИЧНОСТЬ

Шипорезная группа мощностью 4,5 кВт и пазовальная группа мощностью 2 кВт позволяют изготавливать шипы и пазы при сниженном количестве проходов. Глубина шипорезной и пазовальной обработок регулируется в зоне парковки, используемой также для удобного технического обслуживания инструментов.

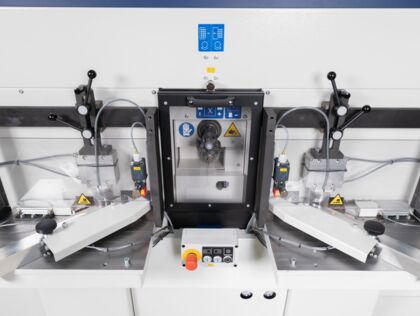

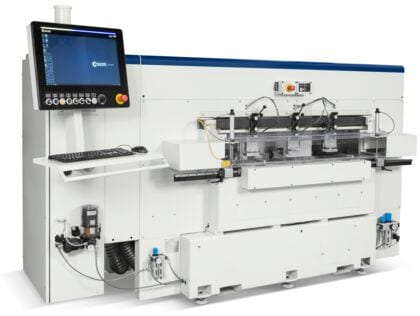

ДВА СТАНКА В ОДНОМ

Обработки торцов и продольные обработки производятся в разных местах, но одним и тем же станком, что расширяет область его применения и снижает занимаемое на предприятии место.

Панель управления станка, размещённая на подвижной планке, поворачивается вслед за оператором на рабочем месте.

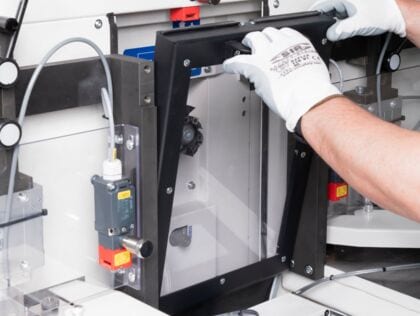

БЕЗОПАСНОСТЬ И ЧИСТОТА
Полное закрытие станка обеспечивает его защиту, что не сказывается отрицательно на простоте его использования и поддерживает в чистоте внешнее пространство.

Аспирационные патрубки, располагаемые сбоку, позволяют направлять стружку и пыль в вытяжную систему.

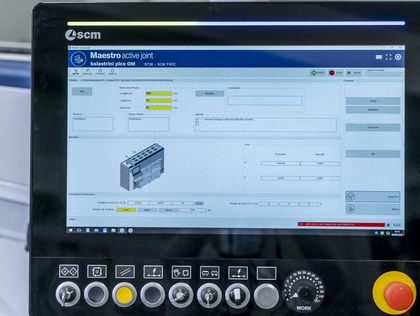

MAESTRO ACTIVE JOINT

Это новый интерфейс "человек-машина", имеющий чрезвычайно простой, но эффективный дизайн, который позволяет вызывать многочисленные макросы для программирования соединений типа Miter Door, а также шипов, отверстий и пазов.

Технические данные
ПАРАМЕТРЫ ФРОНТАЛЬНЫХ РАБОЧИХ СТОЛОВ
Сечение детали (ширина*толщина) Мин. 38 x 18 мм
Рез 45° Макс.  102 x 26 мм
Рез 0° Макс. 145 x 26 мм
Длина загружаемой детали Мин. 100 мм
Макс. с передним контрольным упором Не применяется
Макс. с задним контрольным упором 880 мм
Размеры шипа Длина Макс 140 мм + толщина
Толщина  25 мм
Высота 8 ÷ 30 мм
Размеры отверстий Диаметр отверстия (Макс.) 16 мм (опц. до 25 мм)
Длина (Макс.) 140 мм
Толщина (Макс.) 16 мм (опц. до 25 мм)
Глубина (Макс.) 30 мм
"Miter Door" производственный цикл (Мин.) 18 сек (50 рамок / час)
ПАРАМЕТРЫ ЗАДНИХ РАБОЧИХ СТОЛОВ
Сечение детали (ширина*толщина) Мин. 38 x 18 мм
Макс. 120 x 50 мм
Длина загружаемой детали Мин. с 2 цилиндрами давления 220 мм
Макс. 1400 мм (STD)
1700 мм (OPT)
Длина обрабатываемой детали Мин. с 2 цилиндрами давления 220 мм
Макс. 1100 мм
Размеры шипа Диаметр отверстия (Макс.) 16 мм (удвоение путем интерполяции)
Длина (Макс.) 140 мм
Толщина (Макс.) 16 мм (удвоение путем интерполяции)
Глубина (Макс.) 30 мм
